I.Τι είναι το σύστημα ύδρευσης;
Το σύστημα νερού, δηλαδή ο κλιματισμός χρησιμοποιεί νερό ως ψυκτικό μέσο. Το σύστημα νερού είναι μεγαλύτερο από το παραδοσιακό σύστημα φθορίου και χρησιμοποιείται γενικά σε κτίρια μεγάλης κλίμακας. Ταυτόχρονα, ο ρυθμός ανοίγματος είναι πάνω από 90% για εξοικονόμηση ενέργειας. Οι αμερικανικές μάρκες καταλαμβάνουν σημαντικό μερίδιο της αγοράς, κυρίως στην εμπορική αγορά.
Το εσωτερικό φορτίο του συστήματος νερού βαρύνει όλες τις μονάδες ζεστού και κρύου νερού και οι μονάδες πηνίου ανεμιστήρα σε κάθε δωμάτιο συνδέονται με τις μονάδες ζεστού και κρύου νερού μέσω αγωγών και το παρεχόμενο ζεστό και κρύο νερό χρησιμοποιείται για ψύξη και θέρμανση.
Οι τυπικές μονάδες κλιματισμού αποτελούνται κυρίως από σύστημα κυκλοφορίας ψυχρού νερού, σύστημα κυκλοφορίας νερού ψύξης και κύριο κινητήρα:
1.Σύστημα κυκλοφορίας ψυχρού νερού
Αυτό το μέρος αποτελείται από αντλία ψύξης, ανεμιστήρα εσωτερικού χώρου και αγωγό ψυχρού νερού. Το ψυχρό νερό χαμηλής θερμοκρασίας που ρέει από τον κύριο εξατμιστή συμπιέζεται από την αντλία ψυχρού νερού και αποστέλλεται στον αγωγό ψυχρού νερού (νερό εξόδου), ο οποίος εισέρχεται στο χώρο ανταλλαγής θερμότητας. Το νερό αφαιρεί τη θερμότητα στο δωμάτιο και τελικά επιστρέφει στον κύριο εξατμιστή (νερό επιστροφής). Οι εσωτερικοί ανεμιστήρες χρησιμοποιούνται για να φυσούν αέρα μέσω σωλήνων ψυχρού νερού, μειώνοντας τη θερμοκρασία του αέρα και επιταχύνοντας την εσωτερική ανταλλαγή θερμότητας.
2.Τμήμα κυκλοφορίας νερού ψύξης
Αυτό το μέρος αποτελείται από αντλία ψύξης, αγωγό νερού ψύξης, πύργο νερού ψύξης κ.λπ. Το σύστημα κυκλοφορίας νερού ψύξης θα αφαιρέσει πολλή εσωτερική θερμική ενέργεια κατά την ανταλλαγή εσωτερικής θερμότητας. Η θερμική ενέργεια μεταφέρεται στο νερό ψύξης μέσω του ψυκτικού μέσου στον κύριο κινητήρα, έτσι ώστε να αυξάνεται η θερμοκρασία του νερού ψύξης. Η αντλία ψύξης πιέζει το θερμαινόμενο νερό ψύξης στον πύργο ψύξης (νερό εξόδου) για να ανταλλάξει θερμότητα με την ατμόσφαιρα και στη συνέχεια το στέλνει πίσω στον συμπυκνωτή υποδοχής (νερό επιστροφής) μετά τη μείωση της θερμοκρασίας.
3.Κύρια μηχανή
Ο κύριος κινητήρας αποτελείται από συμπιεστή, εξατμιστή, συμπυκνωτή και ψυκτικό μέσο (ψυκτικά μέσα).
II.Σύνθεση υδατικού συστήματος
Βαλβίδα απελευθέρωσης αέρα: ο αέρας στην κυκλοφορία του νερού συγκεντρώνεται ή εκκενώνεται αυτόματα σε τοπική θέση. Είναι μια απαραίτητη βαλβίδα στο σύστημα κλιματισμού. Γενικά εγκαθίσταται στο υψηλότερο σημείο και στο τοπικό υψηλότερο σημείο του κλειστού συστήματος πλωτών οδών.
Βαλβίδα ελέγχου: χρησιμοποιείται κυρίως για να αποτρέψει τη ροή του μέσου προς τα πίσω. Εγκαθίσταται κυρίως στο τμήμα εξόδου της αντλίας νερού.
Φίλτρο: κατά την εγκατάσταση του συστήματος κλιματισμού, κάποια βρωμιά όπως λάσπη και άμμος θα ρέει κάτω από το σωλήνα νερού και κάποια βρωμιά όπως σκουριά θα παράγεται κατά τη διάρκεια της μακροχρόνιας λειτουργίας του συστήματος νερού συνεχώς. Προκειμένου να αποφευχθεί η ρύπανση των σωλήνων μεταφοράς θερμότητας του εξοπλισμού κλιματισμού και η τοπική απόφραξη του συστήματος, απαιτείται η εγκατάσταση συσκευών επεξεργασίας ποιότητας νερού στην είσοδο νερού σημαντικού εξοπλισμού, όπως η πηγή θερμότητας των ψυκτών νερού.
Βαλβίδα διπλής κατεύθυνσης ελεγχόμενης θερμοκρασίας ή τριπλή βαλβίδα: η θερμοκρασία ελέγχεται ανάλογα με το φορτίο. Εάν η θερμοκρασία δωματίου είναι χαμηλότερη από την καθορισμένη τιμή το καλοκαίρι, η ποσότητα νερού μπορεί να ρυθμιστεί ρυθμίζοντας ή απενεργοποιώντας την ηλεκτρική βαλβίδα. Επιπλέον, η ηλεκτρική βαλβίδα είναι αλληλένδετη με την τροφοδοσία ανεμιστήρα της μονάδας πηνίου ανεμιστήρα. Όταν η μονάδα πηνίου ανεμιστήρα σταματήσει να χρησιμοποιείται, η ηλεκτρική βαλβίδα θα κλείσει για να σταματήσει η παροχή νερού.
Δεξαμενή νερού επέκτασης: πρώτον, συλλέγει τον αυξημένο όγκο νερού λόγω της επέκτασης του όγκου θέρμανσης νερού για να αποφευχθεί η βλάβη του συστήματος. Επιπλέον, παίζει επίσης ρόλο σταθερής πίεσης. Οι αρμοί των δεξαμενών διαστολής είναι σταθερά σημεία πίεσης. Επομένως, οι δεξαμενές διαστολής που συνδέονται σε διαφορετικές θέσεις στο σύστημα μπορούν να αλλάξουν την κατανομή πίεσης στο σύστημα νερού, κάτι που είναι πολύ σημαντικό για την ανάλυση της κατανομής πίεσης στο σύστημα νερού των πολυώροφων κτιρίων.
Όργανο νερού: για την ευκολία εντοπισμού σφαλμάτων και διαχείρισης λειτουργίας του συστήματος κλιματισμού, απαιτούνται ορισμένα απαραίτητα όργανα στο σύστημα νερού, συμπεριλαμβανομένης της εισόδου και εξόδου του κύριου εξοπλισμού. Γενικά, οι συσκευές μέτρησης πίεσης πρέπει να γνωρίζουν την κατανομή πίεσης στο σύστημα νερού και την αντίσταση του εξοπλισμού. Εκτός από τους χώρους όπου αλλάζει η θερμοκρασία του νερού. Πρέπει να ρυθμίζονται συσκευές μέτρησης της θερμοκρασίας, όπως η είσοδος και η έξοδος του εξοπλισμού ψυχρής και θερμικής πηγής.

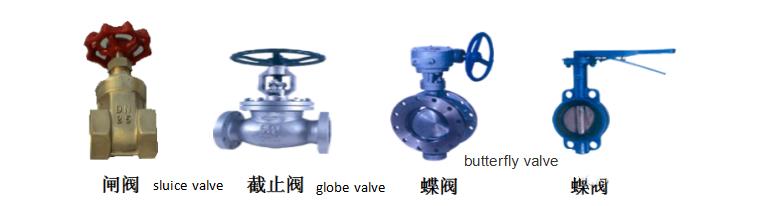

Βαλβίδες συστήματος νερού: οι βαλβίδες που ορίζονται στο σύστημα νερού έχουν γενικά δύο λειτουργίες: η μία είναι η ρύθμιση της ποσότητας νερού στο δίκτυο σωλήνων. Δεύτερον, παίζει το ρόλο της διακοπής, όπως η αλλαγή των πηγών κρύου και θερμότητας σε διαφορετικές εποχές, ή όταν ο εξοπλισμός αναθεωρείται, κλείνει με μια βαλβίδα.
