Λεπτομέρεια σύστημα καθαρού δωματίου

Έλεγχος συστήματος καθαρού δωματίου

Καθαριότητα - αριθμός σωματιδίων σκόνης

Διαφορική πίεση

1. Η διαφορά πίεσης μεταξύ δωματίων σε παρακείμενους καθαρούς χώρους πρέπει να είναι 10-15 PASCAL (κατευθυντήρια τιμή). -- EUCGMP (ΕΕ)

2. Η διαφορά πίεσης μεταξύ καθαρής και μη{1}}καθαρής περιοχής, μεταξύ διαφορετικών επιπέδων καθαρής περιοχής δεν πρέπει να είναι μικρότερη από 10 PASCAL, το ίδιο επίπεδο καθαριότητας διαφορετικών λειτουργιών θα πρέπει να διατηρείται μεταξύ της λειτουργίας της κατάλληλης κλίσης πίεσης , προκειμένου να αποφευχθεί η ρύπανση και η διασταυρούμενη ρύπανση. - το νέο GMP

3. Η διαφορά πίεσης μεταξύ δωματίων σε παρακείμενους καθαρούς χώρους πρέπει να είναι 12,5 πασκάλ. --FDA

Οργάνωση ροής αέρα και αυτο-καθαρισμός

The various airflow modes should be shown to be free from the risk of contamination. For example, appropriate measures should be taken to ensure that airflow does not blow particles from operations or equipment and operators towards areas of high cleanliness requirements.The clean area should meet the "static" standard after all production operations are completed and the operators leave the site and clean themselves for 15-20 minutes (guidance value).

Δομή συγκράτησης Cleanroom

Πάνελ τοίχου

Το πάνελ τοίχου με επιφανειακή στρώση ρητίνης μελαμίνης

1. Το επιφανειακό στρώμα δεν θα σκουριάσει, ανώτερη αντοχή στην κρούση.

2. Καλή απόδοση επεξεργασίας, μπορεί να κοπεί αυθαίρετα τρύπα, κοπή, πριόνι.

3. Καλή ομαλότητα επιφάνειας.

Πάνελ τοίχου επιφανειακής στρώσης PCGI

1. Ταιριάξτε με το μοναδικό σύστημα καρίνας.

2. Μπορεί να συνδεθεί με διάφορα εξαρτήματα εντελώς επίπεδα.

3. Δύο είδη πάνελ μπορούν να είναι εναλλάξιμα στο ίδιο σύστημα.

Πίνακες πολλών επιλογών

Σχέδιο δεύτερης διάταξης, εργοστασιακή παραγωγή, όλα χωρίς το κόψιμο, χειροποίητα

Μηχανή κατασκευασμένο πάνελ από πετροβάμβακα

Χειροποίητο πάνελ από πετροβάμβακα

1. Χειροποίητο πάνελ από πετροβάμβακα, που περιβάλλεται από γαλβανισμένη λαμαρίνα ψυχρής{{1}έλξης ή πλαίσιο από πλαστικό χάλυβα.

2. Και οι δύο πλευρές μπορούν να χρησιμοποιήσουν πλάκα με επίστρωση χρώματος, γαλβανισμένο, ανοξείδωτο χάλυβα και άλλα ειδικά υλικά.

3. Το υλικό πυρήνα μπορεί να είναι ανόργανο (γυάλινη σανίδα μαγνησίου, γυψοσανίδα), πετροβάμβακας, βαμβάκι πυριτικού αλουμινίου, βαμβάκι από γυαλί μαγνησίου, βαμβάκι μαργαριτάρι.

4. Το προϊόν έχει όμορφη επιφάνεια, ηχομόνωση, θερμομόνωση, συντήρηση θερμότητας, αντίσταση σεισμού, απόδοση πυρκαγιάς σύμφωνα με το εθνικό πρότυπο.

Πάνελ από γυαλί πετροβάμβακα μαγνησίου

1. Πρόληψη πυρκαγιάς και επιβραδυντικό φλόγας. Σύμφωνα με το πρότυπο GB25970-Μη εύφλεκτη πλάκα κατηγορίας Α 2010.

2. Αδιάβροχο και αδιάβροχο-. Μουλιάστε σε νερό για περισσότερο από 48 ώρες, η πλάκα δεν είναι παραμόρφωση, καμία αλλαγή.

3. Αντοχή στη διάβρωση, στα οξέα και στα αλκάλια. Εξασφαλίστε τη μονιμότητα της διακόσμησης οικοδομικών υλικών.

4. Ηχομόνωση και θερμομόνωση. Εξαιρετική απόδοση θερμομόνωσης, ισχυρό ηχομονωτικό αποτέλεσμα.

5. Χαμηλός ρυθμός διαστολής, ο ρυθμός υγροσκοπικής παραμόρφωσης είναι μικρότερος από 0.20 τοις εκατό, ο ρυθμός παραμόρφωσης θερμότητας είναι μικρότερος από 2 τοις εκατό.

6. Ελαφρύ βάρος και υψηλή αντοχή. Η συνολική πυκνότητα είναι χαμηλή, λόγω του πλεονεκτήματος αντοχής, ώστε να μπορεί να κατασκευαστεί με εξαιρετικά λεπτή πλάκα, η συνολική ποιότητα κατασκευής είναι ελαφριά, με ένα συγκεκριμένο σεισμικό αποτέλεσμα.

7. Αντοχή στη φωτιά. Τείχος προστασίας από πλάκα πάχους 12mm, πυρίμαχο για 4 ώρες, χωρίς ρωγμές, χωρίς κατάρρευση, εξαιρετική ακεραιότητα.

Χάρτινο πάνελ κηρήθρας

Το χάρτινο πάνελ σάντουιτς με κηρήθρα είναι μια πραγματική αίσθηση πράσινων προϊόντων, το 100 τοις εκατό της ανακύκλωσης απορριμμάτων. Η εθνική εποπτεία ποιότητας δομικών υλικών πρόληψης πυρκαγιάς και η επιθεώρηση του κέντρου επιθεώρησης πληρούν τις απαιτήσεις των εύφλεκτων υλικών (σύμφωνα με τις διατάξεις του επιπέδου εύφλεκτης επιθεώρησης GB8624-2012). Έχει καλή απόδοση φλόγας, αντι-στατικό, χωρίς σκόνη, καλό γενικό χάλυβα και άλλα πλεονεκτήματα. Η φωτιά δεν παράγει τοξικές ουσίες, τα απόβλητα μπορούν να ανακτηθούν πλήρως και να επαναχρησιμοποιηθούν, είναι η αντικατάσταση πλακών πολυστυρενίου, πολυουρεθάνης, πετροβάμβακα και άλλων υλικών.

Κοίλο γυάλινο πάνελ μαγνησίου

Το κοινώς γνωστό ως πάνελ σάντουιτς οξειδίου του μαγνησίου είναι κατασκευασμένο από οξείδιο του μαγνησίου, χλωριούχο μαγνήσιο και τριμερές σύστημα νερού, με διαμόρφωση και προσθήκη τροποποιητή, σταθερή απόδοση υλικού τσιμέντου μαγνησίου, στο αλκαλικό δίχτυ από ίνες γυαλιού ως υλικό ενίσχυσης, με ελαφρύ υλικό ως γεμιστικό και να γίνει ένας νέος τύπος μη εύφλεκτου διακοσμητικού υλικού. Υιοθετήστε την ειδική διαδικασία παραγωγής και γίνετε, με πυρίμαχο, αδιάβροχο, άγευστο, μη-τοξικό, χωρίς παγοποίηση, χωρίς σήψη, χωρίς ρωγμές, αμετάβλητο, μη-εύφλεκτο, υψηλής αντοχής, ελαφρύ, βολική κατασκευή , μεγάλη διάρκεια ζωής και ούτω καθεξής.

Πάνελ κηρήθρας αλουμινίου

Το πάνελ αλουμινίου είναι ά-μη εύφλεκτο υλικό. Το πάνελ κηρήθρας ανήκει σε προϊόντα καθαρού αλουμινίου, δεν εξατμίζει κανένα επιβλαβές αέριο για το ανθρώπινο σώμα, δεν έχει ραδιενέργεια και μπορεί να ανακυκλωθεί πλήρως, 100 τοις εκατό προϊόντα περιβαλλοντικής προστασίας.

Καθαρός τοίχος δωματίου

1. Υλικά επιφάνειας υψηλής ποιότητας με αντοχή στη χημική διάβρωση, αντοχή στη φθορά, αντοχή στις γρατσουνιές και άλλες εξαιρετικές ιδιότητες.

2. Οι τέσσερις πλευρές του πάνελ τοίχου σφραγίζονται για να αποφευχθεί η διαρροή του υλικού σάντουιτς και η μόλυνση του καθαρού δωματίου.

3. Υψηλής ποιότητας θερμομονωτικό υλικό ως υλικό πλήρωσης.

4. Ενσωματώστε τον οπλισμό για να εξασφαλίσετε την αντοχή των πάνελ τοίχου όπως απαιτείται.

5. Ενσωματώστε το σωλήνα γραμμής σύμφωνα με τις ανάγκες του σχεδιασμού για να διευκολύνετε τη διέλευση διαφόρων αγωγών.

6. Γρήγορη και εύκολη εγκατάσταση συστήματος τοίχου.

7. Ευέλικτα και προαιρετικά εξαρτήματα για την κάλυψη διαφόρων απαιτήσεων.

8. Το ισχυρό και σφιχτό σύστημα αποφεύγει τη διαρροή αέρα.

9. Το σύστημα είναι εξοπλισμένο με πλήρεις πόρτες και παράθυρα για να σχηματίσει ένα πλήρες σύνολο συστήματος προϊόντων.

10. Οι συνδέσεις όλων των εξαρτημάτων είναι ομαλές συνδέσεις χωρίς προεξοχές.

Πλεονέκτημα πάνελ καθαρού δωματίου

1. Τα πλεονεκτήματα του πάνελ τοίχου με το επιφανειακό στρώμα ρητίνης μελαμίνης:

2. Το επιφανειακό στρώμα είναι κατασκευασμένο από ειδικά υλικά αμινικής ρητίνης με διάφορες ανώτερες ιδιότητες.

3. Το επιφανειακό στρώμα δεν θα σκουριάσει. Εξαιρετική αντοχή στην κρούση.

4. Καλή απόδοση επεξεργασίας, μπορεί να κοπεί αυθαίρετα τρύπα, κοπή, πριόνι.

5. Εξαιρετική αντοχή στη διάβρωση. Εξαιρετική απόδοση κατά των γρατσουνιών. Καλή ομαλότητα επιφάνειας.

Τα πλεονεκτήματα του επιφανειακού στρώματος πλάκας PCGI του πάνελ τοίχου

1. Το υλικό βάσης της πλάκας από γαλβανισμένο χάλυβα και το υλικό επίστρωσης κυλίνδρων καθορίζουν την υψηλή αντοχή του επιφανειακού στρώματος τοίχου.

2. Η χαλύβδινη πλάκα είναι γαλβανισμένη και στις δύο πλευρές για ενίσχυση της αντοχής στη διάβρωση της επιφάνειας

3. Ταίριασμα με μοναδικό σύστημα καρίνας.

4. Μπορεί να συνδεθεί με διάφορα εξαρτήματα εντελώς επίπεδα.

5. Ειδική δομή, έξυπνη επιστροφή αέρα σανίδας, εξοικονόμηση χώρου, εξασφάλιση λογικής διανομής αέρα.

Συστήματα πάνελ σύνδεσης αλουμινίου με εξωτερικό ραβδωτό τόξο

Ενσωματωμένο-σύστημα πάνελ τοίχου από χάλυβα χρώματος εξωτερικού σοβά καρίνας

Βάση: Τυπική καρίνα δαπέδου με βάση οριζόντιας ρύθμισης, μπορεί να ρυθμίσει γρήγορα και με ακρίβεια το οριζόντιο ύψος της καρίνας δαπέδου.

Τοίχος αέρα επιστροφής: Κρεμαστός πίνακας καρίνας σειράς 100, ειδική δομή τοίχου αέρα επιστροφής με κοίλο τοίχο, επένδυση από χάλυβα. Το πλάτος του καναλιού αέρα επιστροφής είναι μεταβλητό. Ο τυπικός όγκος αέρα επιστροφής είναι 560 CMH.

Το συμβατικό δρομάκι επιστροφής αέρα μπορεί να αντικατασταθεί από τον τοίχο επιστροφής αέρα, ο οποίος καταλαμβάνει λιγότερο χώρο και έχει ευέλικτη διάταξη. Είναι ειδικά σχεδιασμένο για τη συμπαγή διάταξη του ιατρικού φυτού.

Οροφή

Το πάνελ υιοθετεί τη δομή σάντουιτς: Και οι δύο πλευρές για τη χαλύβδινη πλάκα, το χρώμα, το πάχος της χαλύβδινης πλάκας είναι 0,5 mm. Το μεσαίο είναι το σάντουιτς μόνωσης με μόνωση υψηλής πυκνότητας. Τα υλικά σάντουιτς για αυτόν τον τύπο οροφής είναι ο πετροβάμβακας, η χάρτινη κηρήθρα, η κηρήθρα αλουμινίου και άλλα υλικά. Για να ενισχυθεί η αντοχή της οροφής, μπορεί να προστεθεί γύψος ή γυάλινη πλάκα μαγνησίου στη χαλύβδινη πλάκα και το προσωπικό μπορεί να περπατήσει πάνω της και να εκτελέσει διάφορες εργασίες συντήρησης. Η φέρουσα ικανότητα είναι πάνω από 100 kg.

Τα πάνελ συνδέονται με ενσωματωμένη-καρίνα αλουμινίου ή τετράγωνο σωλήνα PVC για να σχηματίσουν ένα συνεχές τοίχωμα αυτοφερόμενης-κατασκευής. Οι αρμοί μεταξύ των δύο πλαισίων σφραγίζονται με σιλικαζέλ. Η οροφή είναι στερεωμένη στην κορυφή του κτιρίου με χαλύβδινες ράβδους και βραχίονες με σπείρωμα M-8.

Εντελώς επίπεδη σύνδεση και στις δύο πλευρές

1. Επίπεδη σύνδεση με το πάνελ τοίχου και στις δύο πλευρές, με μετάβαση τόξου για όλες τις γωνίες.

2. Μεντεσές ανύψωσης υγιεινής, κλειδαριά πόρτας τύπου, αυτόματη κάτω λωρίδα σφράγισης.

Επιλογές: Ηλεκτρονικό κλείδωμα, Παράθυρα, κλειδαριές θυρών, ράβδοι ώθησης έκτακτης ανάγκης, μαγνητικές κλειδαριές, αυτόματα κλεισίματα θυρών (με μεντεσέδες).

Μια ποικιλία υλικών για την πόρτα για επιλογές

1. Πόρτα από χάλυβα. 2. Πόρτα πλάκας ρητίνης μελαμίνης. 3.PCGI πόρτα? 4.Ανοξείδωτη πόρτα

Πολλαπλές μορφές καθαρής πόρτας για διαφορετικές περιστάσεις

1.Swing πόρτα? 2.Συρόμενη πόρτα? 3.Ηλεκτρονική συρόμενη πόρτα? 4.Γρήγορη πόρτα ρολού

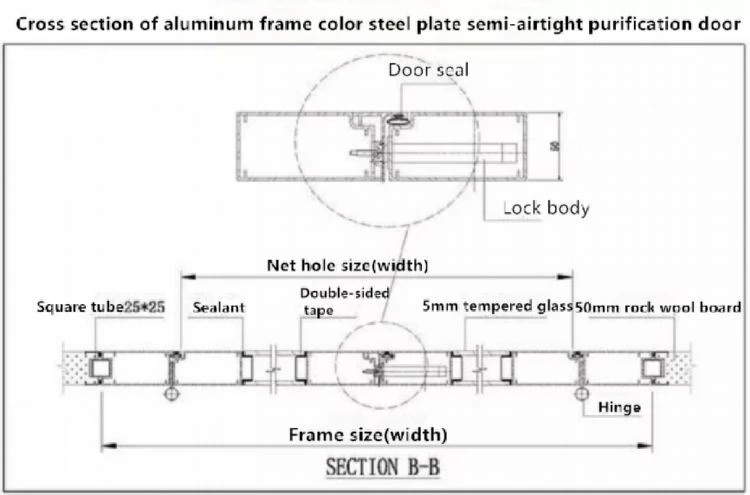

Πόρτα

Κλειδαριές και μεντεσέ

1. Η μοναδική δομή και το σχέδιο μπορούν να επιτύχουν την πλήρη ομαλή σύνδεση και στις δύο πλευρές.

2. Ομαλό πλαίσιο πόρτας και σχέδιο προφίλ από κράμα αλουμινίου σώματος πόρτας.

3. Ειδικό σύστημα κλειδαριάς πόρτας για την αποφυγή επαφής των χεριών με τη ρύπανση.

Αυτόματη στεγανοποίηση του πυθμένα της πόρτας

Οι τρεις πλευρές του πλαισίου της πόρτας χρησιμοποιούν στεγανοποιητική αυτοκόλλητη ταινία και λωρίδα αυτόματης ανύψωσης στο κάτω μέρος της πόρτας για να εξασφαλίσουν την αεροστεγανότητα του συστήματος του αμαξώματος της πόρτας.

Μεντεσέδες

Οι μεντεσέδες ρυθμίζονται από πάνω προς τα κάτω και η πόρτα αφαιρείται.

Ηλεκτρονικό Interlock

Μια ποικιλία ηλεκτρονικών μορφών αλληλομανδάλωσης ικανοποιεί τη ζήτηση του φαρμακευτικού εργοστασίου

1. Ηλεκτρική κλειδαριά βύσματος. 2.Ηλεκτρομαγνητική μανδάλωση. 3.Καθοδική μανδάλωση

Παράθυρο

1. Τρεις αεροστεγής επεξεργασία. Ενσωματωμένο-αφυγραντικό.

2. Δύο είδη ειδικών στεγανοποιητικών σφραγίδων. Σκληρυμένο γυαλί ασφαλείας.

3. Επίπεδη με τα πάνελ τοίχου και στις δύο πλευρές.

4. Το στρογγυλεμένο παράθυρο τοποθετείται στην έγχρωμη πλάκα από χάλυβα ή πλάκα ρητίνης μελαμίνης, κατασκευασμένο από σκελετό αλουμινίου λευκής ή μαύρης βαφής και διπλό τζάμι, σφραγισμένο με ειδική δομική κόλλα, εντελώς στο ίδιο επίπεδο με την πλάκα τοίχου, οι τέσσερις γωνίες του παραθύρου είναι κυκλικές σχέδιο. Μπορεί να ενσωματωθεί με χαλύβδινη πλάκα, εύκολο στην εγκατάσταση, εύκολο στον καθαρισμό.

5. Το τετράγωνο γωνιακό παράθυρο τοποθετείται στο πάνελ σάντουιτς ή στο πάνελ ρητίνης μελαμίνης μέσω στοιχειοθέτησης. Αποτελείται από σκελετό αλουμινίου λευκού ή μαύρου βαμμένου και διπλό γυαλί, το οποίο είναι εντελώς στο ίδιο επίπεδο με το πάνελ τοίχου και ενσωματώνεται με το πάνελ τοίχου και καθαρίζεται εύκολα.

6. Διπλό τζάμι για αποφυγή συμπύκνωσης. Παραγωγή σε ξεχωριστό περιβάλλον για αποφυγή συλλογής σκόνης στην κοιλότητα.

7. Ειδική επεξεργασία στην κοιλότητα απορροφά την υγρασία στην κοιλότητα και ομαλή σύνδεση με τον τοίχο.

Παρκέ

Σύμφωνα με τις διαφορετικές ανάγκες των χρηστών, μπορούμε να παρέχουμε εποξειδικό αυτοεπιπεδούμενο-, πηνίο PVC και εποξειδικό χρωματιστό δάπεδο άμμου και άλλα διαφορετικά είδη υλικών. Μπορούν να παρέχονται ειδικά υλικά δαπέδου με αντιστατικές επιφάνειες και μπορούν να σχεδιαστούν διαφορετικά επίπεδα καθαρού δαπέδου για διαφορετικά χρώματα σε ένα έργο.

Σύνδεση πάνελ δαπέδου και τοίχου από PVC, εποξειδική άμμο ή εποξειδική αρτεσιανή.

Τρία είδη αλεσμένου υλικού

Συνδετήρας

Προφίλ παγκόσμιων σιδηροτροχιών από κράμα αλουμινίου, άλλα προφίλ κράματος αλουμινίου, προφίλ κράματος αλουμινίου 1/4 τόξου, μήτρα χύτευσης-εξαρτημάτων από κράμα αλουμινίου 1/8 και άλλα βοηθητικά υλικά.

Προφίλ αλουμινίου Cleanroom και άλλα

1. Υλικό- εξωθημένα προφίλ από κράμα αλουμινίου και εξαρτήματα χύτευσης από κράμα αλουμινίου.

2. Επεξεργασία επιφάνειας - το προφίλ κράματος αλουμινίου είναι ανοδιωμένη επιφανειακή επεξεργασία, εκτός από το προφίλ κράματος αλουμινίου χωρίς έκθεση.

3. Πάχος υλικού - Τα περισσότερα προφίλ αλουμινίου έχουν πάχος 1,2 mm, με υψηλή αντοχή, διαστάσεις ακριβείας και εύκολη εγκατάσταση.

4. Η ακτίνα τόξου της στρογγυλεμένης γωνίας - το υλικό τόξου είναι κατασκευασμένο από PVC και υλικό κράματος αλουμινίου ή εγκάρσια συναρμολόγηση, που πληροί τις απαιτήσεις του GMP και καθαρίζεται εύκολα.

5. Σφραγιστικό - Η λευκή γέλη πυριτίου Dow Corning χρησιμοποιείται για τη σφράγιση του κενού μεταξύ της πλάκας και μιας ποικιλίας κενών μεταξύ της πλάκας και του φιλέτου. Η σιλικόνη Black Dow Corning χρησιμοποιείται για να σφραγίσει το κενό μεταξύ της πλάκας και του παραθύρου.

6. Μέρη αλουμινίου υγιεινής: εύκολο να καθαριστεί, χρησιμοποιείται για οριζόντια και κάθετη κατεύθυνση της κυρτής γωνιακής σύνδεσης της πλάκας χρώματος. Η κοίλη μπορντούρα που είναι τοποθετημένη στη γωνία είναι εντελώς επίπεδη με τον τοίχο, όμορφη και γενναιόδωρη, βολική και υγιεινή.

Διάγραμμα σύνδεσης τοίχου και δαπέδου

Μοναδική μορφή καρίνας, για να διασφαλιστεί ότι η επιφάνεια άμμου PVC ή εποξειδικού χρώματος συνδέει τον τοίχο έως και 100 mm και είναι εντελώς ευθυγραμμισμένη με τον τοίχο, για να διασφαλίσει ότι το καθαρό δωμάτιο είναι εντελώς αεροστεγές, εύκολο στον καθαρισμό, πλήρως σύμφωνο με τις απαιτήσεις GMP.

Τοίχος που συνδέεται με την οροφή του διαγράμματος

Το εντελώς ανεξάρτητο σύστημα οροφής ανύψωσης όχι μόνο εξασφαλίζει την αντοχή της οροφής, αλλά εξασφαλίζει και την ευέλικτη αποσυναρμολόγηση όλων των τοίχων.

Schematic diagram of wall to wall "L" connection

Αξεσουάρ

Ο ΠΟΥ συνέστησε την στροβιλιζόμενη πλάκα διάχυσης, η οποία είναι καλή για την αφαίρεση γωνιών στα δωμάτια. Επιλογή φίλτρου HEPA σφράγισης δεξαμενής υγρού, για εξασφάλιση μηδενικής διαρροής, για την κάλυψη των απαιτήσεων δοκιμής PAO.

Καθαρές κάμερες

Η καθαρή επίπεδη επιφάνεια εγκατάστασης τηλεφώνου και τοίχου μπορεί να καθαριστεί και να αποστειρωθεί.

Το περίβλημα από ανοξείδωτο χάλυβα του μικρομετρητή διαφορικής πίεσης διατηρείται καθαρό μετά την αποσυναρμολόγηση, κάτι που είναι βολικό για τη βαθμονόμηση του μετρητή.

Καθαρό ηλεκτρονικό ρολόι

Κάλυμμα ζύγισης αρνητικής πίεσης ή εγκαταστάσεις στρωτής ροής

Το κάλυμμα ζύγισης αρνητικής πίεσης διασφαλίζει ότι η διαδικασία ζύγισης των συστατικών είναι ασφαλής και αξιόπιστη και δεν υπάρχει λόγος ανησυχίας για διασταυρούμενη μόλυνση. Ο σχεδιασμός και η χρήση του φιλμ ομοιόμορφης ροής με υψηλή απόδοση διασφαλίζει ότι η ταχύτητα του ανέμου στη ζώνη κατηγορίας Α{{0}}είναι ομοιόμορφη, εντός της περιοχής 0,45 m/s συν ή πλην 20 τοις εκατό, στην ευθεία με τις απαιτήσεις του FDA και του EU cGMP.

Καθαρό περίβλημα δωματίου

Έλεγχος σχεδίου - επιβεβαιώστε το πρότυπο σχεδίασης

Καθαρός κλιματισμός - ταχύτητα ανέμου, χρόνοι εξαερισμού, φίλτρο:

Έλεγχος αποτελεσματικής διάταξης και διανομής αέρα

Παρατηρήσεις: -επίπεδο μονοκατευθυντικής ροής, διαταραχή B/C/D.

HVAC

Σχεδιάστε βασικά σημεία - καθαρισμού αέρα

1. Φιλτράρισμα. 2. Αποστείρωση. 3. Κοινός εξοπλισμός καθαρισμού. 4. Επεξεργασία σφράγισης του φίλτρου. 5. Χρόνοι αερισμού και ταχύτητα ανέμου σε τομή.

Διήθηση

Αναφέρεται στην επιλογή αναγνωρισμένων ουσιών από την υπάρχουσα παρτίδα ουσιών, αφαιρέστε το άλλο μέρος των ουσιών που δεν πληρούν τις προϋποθέσεις. Το φιλτράρισμα αέρα απομακρύνει τον καθαρό αέρα για να αφαιρέσει τα σωματίδια σκόνης. Η συσκευή που χρησιμοποιείται για το φιλτράρισμα του αέρα είναι ένα φίλτρο αέρα.

Μονάδα φίλτρου παροχής αέρα FFU

Διαχύτης HEPA

Το κάτω μέρος του πλένουμ είναι εξοπλισμένο με ένα κουμπί ρύθμισης της έντασης του αέρα, το οποίο μπορεί να ρυθμιστεί απευθείας παρακάτω.

Επεξεργασία σφράγισης φίλτρου

Η εγκατάσταση και η σφράγιση του φίλτρου HEPA είναι το κλειδί για τον καθαρισμό του αέρα και είναι επίσης ένα δύσκολο σημείο για μεγάλο χρονικό διάστημα. Η δοκιμή διαρροής φίλτρου είναι η πιο δύσκολη για να περάσει η δοκιμή μετά την εγκατάσταση, πολλά καθαρά δωμάτια δεν είναι επιτυχή λόγω της σφράγισης δεν είναι καλή. Ακόμη και αν τα πρότυπα καθαριότητας, η διαρροή μπορεί να μην είναι σύμφωνη με τα πρότυπα. Αυτό μπορεί να μην είναι μεγάλο πρόβλημα σε άλλα καθαρά δωμάτια, αλλά στη φαρμακοβιομηχανία η διαρροή βιολογικού καθαρού δωματίου σημαίνει βακτήρια, επομένως η στεγανοποίηση είναι το κλειδί για τα βιολογικά καθαρά δωμάτια.

Επί του παρόντος, οι ευρέως χρησιμοποιούμενες μέθοδοι σφράγισης είναι

1. Σφράγιση αρνητικής πίεσης: το καλύτερο αποτέλεσμα. Το FFU είναι χαρακτηριστικό παράδειγμα αυτού.

2. Μηχανική συμπύκνωση: το αποτέλεσμα είναι γενικό. Υπάρχουν πολλές αποτελεσματικές εξόδους παροχής αέρα.

3. Σφράγιση δεξαμενής υγρού: το αποτέλεσμα είναι πολύ καλό, αλλά η κατασκευή δύσκολη. Το αποτέλεσμα στεγανοποίησης συχνά επηρεάζεται από την κατασκευή.

Συστήματα αερισμού-κλιματισμού, μονάδα διαχείρισης αέρα

Μονάδες διαχείρισης αέρα, υπολογισμός χωρητικότητας κλιματισμού

Υπολογίστε την ψυκτική ικανότητα, τη θερμότητα και την ύγρανση του κλιματισμού σύμφωνα με το διάγραμμα ενθαλπίας και υγρασίας όγκου αέρα και φορτίου εσωτερικού χώρου.

Υπολογισμός αντίστασης αγωγού

Η πίεση του ανεμιστήρα καθορίζεται από το άθροισμα της αντίστασης του σωλήνα, της αντίστασης του φίλτρου και της αντίστασης του εξοπλισμού.

Επιλογή τύπου ανεμιστήρα

Θέματα που χρήζουν προσοχής στην επιλογή τύπου σχεδιασμού της μονάδας διαχείρισης αέρα

Σύστημα αερισμού-κλιματισμού, σωλήνας εξαερισμού

Αεραγωγός

Εγκατάσταση αεραγωγού

1. Υιοθετήστε πλάκα από γαλβανισμένο χάλυβα υψηλής ποιότητας,-τοποθεσία, εργαστήριο παραγωγής κλειστό και χωρίς σκόνη-.

2. Πριν από την επεξεργασία, το γαλβανισμένο φύλλο καθαρίζεται με ουδέτερο απορρυπαντικό, σκουπίζεται και στεγνώνεται πριν από τη χρήση.

3. Ο αεραγωγός δεν πρέπει να έχει εγκάρσιους συνδέσμους και οι διαμήκεις αρμοί πρέπει να ελαχιστοποιούνται όσο το δυνατόν περισσότερο. Ο αγωγός αέρα από γαλβανισμένη πλάκα χάλυβα θα υποβληθεί σε επεξεργασία για να αποφευχθεί η καταστροφή του γαλβανισμένου στρώματος.

4. Αφού κλείσει ο αεραγωγός, είναι απαραίτητο να σφραγίσετε και τα δύο άκρα με πλαστικό πανί και να τα τοποθετήσετε στο καθαρό προστατευτικό υπόστεγο ή συνεργείο. Μετά την εγκατάσταση, ο αεραγωγός αφαιρείται από το χώρο και καθαρίζεται ξανά πριν από την εγκατάσταση.

5. Σύμφωνα με τις απαιτήσεις των σχεδίων μελέτης και κατασκευής και το μετρούμενο μέγεθος επί τόπου, σχεδιάζεται το σκίτσο επεξεργασίας και στη συνέχεια το σύστημα επεξεργάζεται, κατασκευάζεται και εγκαθίσταται ένα προς ένα.
